鋁型材焊接是指把鋁合金材料給焊接的過程。鋁合金強(qiáng)度高和質(zhì)量輕。主要焊接工藝為手工MIG焊（熔化極惰性氣體保護(hù)焊）和自動MIG焊。下面，小編來給大家介紹一下鋁型材焊接的幾個關(guān)鍵技術(shù)。

1保護(hù)氣體的選擇

焊接時所用的保護(hù)氣體有惰性氣體氬氣（Ar）和氦氣（He），生產(chǎn)上普遍使用氬氣。用于焊接鋁合金型材的氬氣需滿足下列純度（體積分?jǐn)?shù)）要求：氬氣大于99.99%，氦氣小于0.04%，氧氣小于0.03%，水的質(zhì)量分?jǐn)?shù)小于0.07%。目前國內(nèi)生產(chǎn)的氬氣，其純度一般能達(dá)到此要求，故在使用前不需再進(jìn)行提純處理。

Ar100%的特點是電弧穩(wěn)定、引弧方便，對于8mm以下板厚的母材一般采用Ar100%進(jìn)行焊接。對于8 mm及以上板厚的母材和氣孔要求高的焊縫，采用Ar70%+He30%進(jìn)行焊接。氦氣的特點在于：9倍于氬氣的導(dǎo)熱性，焊接速度更快，氣孔率減少，熔深增加。

2鎢電極的選用

 　   氬弧焊用的鎢極材料有純鎢、釷鎢、鈰鎢、鋯鎢四種。純鎢極的熔點和沸點高，不容易熔化揮發(fā)，但電子發(fā)射能力比釷鎢、鈰鎢要差。在純鎢中加入質(zhì)量分?jǐn)?shù)為1.0%~2.0%的氧化釷（Tho）電極稱為釷鎢極。它的電子發(fā)射能力強(qiáng)，允許的電流密度高，電弧燃燒穩(wěn)定。但釷元素具有一定的放射性，對其推廣應(yīng)用帶來障礙。目前普遍采用的鈰鎢極（牌號WCe20）是在純鎢中加入質(zhì)量分?jǐn)?shù)為1.8%~2.2%氧化鈰（雜質(zhì)≤0.1%）而制成。鈰鎢極電子逸出功低，化學(xué)穩(wěn)定性高，反復(fù)引弧的可靠性高，允許電流密度高（如采用直流正接氬弧焊時，允許電流密度比釷鎢極提高5%~8%），燒損率低，并消除了放射性。

3溶劑的選擇

　　在氣焊、碳弧焊過程中，熔化的金屬表面極易氧化而形成氧化膜，為保證焊接質(zhì)量，需用熔劑去除氧化膜及其他雜質(zhì)。氣焊、碳弧焊用的熔劑是各種鉀、鈉、鋰、鈣等元素的氯化物和氟化物粉末的混合物。用氣焊、碳弧焊方法焊接、角接、搭接等接頭時，焊件上殘留的熔渣往往難以完全清除，在這種情況下，應(yīng)根據(jù)不同的鋁合金材料選用不同的熔劑。對于鋁鎂合金，不宜用含有鈉的熔劑。

4焊絲的選用

　　在鋁型材的焊接過程中，鋁合金用焊絲的選用至關(guān)重要，選取前應(yīng)該了解以下內(nèi)容：

是否所有的鋁合金材料都可用作焊接填充合金？

是否所有的鋁型材都可以焊接？

應(yīng)避免發(fā)生的缺陷有哪些？

如何選擇焊接填充合金？

選擇時應(yīng)當(dāng)考慮的標(biāo)準(zhǔn)是什么？

 選擇什么樣的焊絲？

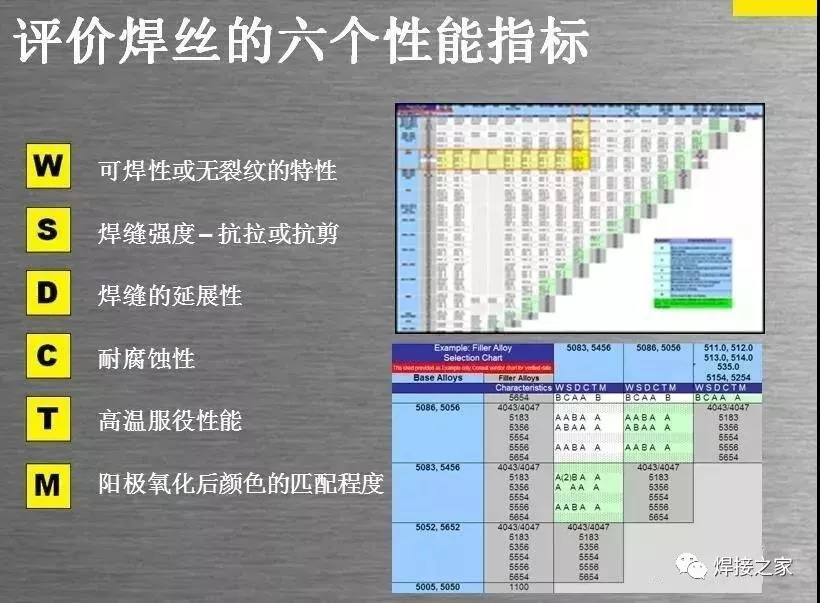

　　一種母材可以用多種鋁合金焊材完成焊接，如5083-5083的焊接：可用5356，5183，5556等焊絲。但是每一種焊絲得到的焊接接頭可能只能在某一個性能方面是很理想的。選擇理想的焊絲時，主要應(yīng)考慮焊接件的最終使用性能。整體來說，主要考察以下幾個性能指標(biāo)：

　　對于6005A、6082、5083母材來說，選擇的焊絲牌號為5087/AlMg4.5MnZr，5087焊絲不僅抗裂性能好，抗氣孔性能優(yōu)越，而且強(qiáng)度性能也很好。對于焊絲規(guī)格的選擇，優(yōu)先選擇大直徑規(guī)格的焊絲。同樣的焊接填充量即同等重量的焊絲，大規(guī)格焊絲較小規(guī)格焊絲的表面積要小很多，因此，大規(guī)格焊絲較小規(guī)格焊絲的表面污染要少即氧化區(qū)域要小，焊接質(zhì)量更容易達(dá)到要求。另外大直徑焊絲的送絲過程更容易操作。對于8 mm以下板厚的母材一般采用1.2 mm直徑的焊絲，對于8 mm及以上板厚的母材采用1.6 mm直徑的焊絲。自動焊機(jī)采用1.6 mm直徑的焊絲。

　　總之，選擇鋁合金焊絲過程中，只有在對鋁型材焊接及其應(yīng)用中的許多相關(guān)變量進(jìn)行了充分分析后，才能選擇出合適的合金填料。首先要考慮的是焊接母材的類型和化學(xué)性質(zhì)，其次要考慮的是焊接部件的性能要求。最后，在開發(fā)和評估適合的焊接工藝參數(shù)時，合金填料的選擇是不可缺少的一部分。
